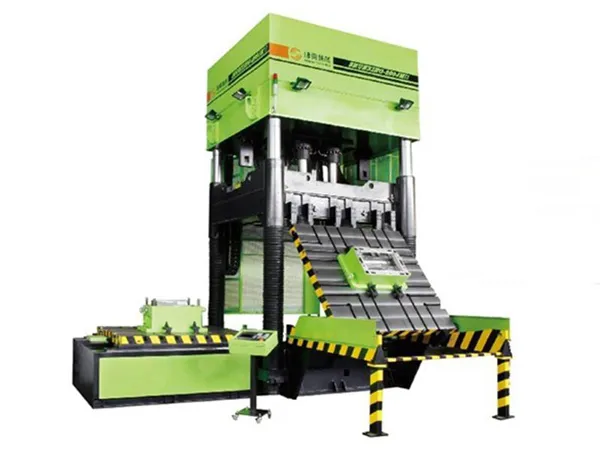

モデルを選択
さまざまな容量レベルに応じて、68Tから528Tまでの容量を持つ9種類のマシンを提供し、さまざまな金型サイズの要件を満たします。
技術仕様
金型検査機 68T-300T
| ラインマシン | T |
SX68JM-II
|
SX100JM-II
|
SX160JM-II
|
SX200JM-II
|
SX300JM-II
|
| プレス能力 | T | 68 | 100 | 160 | 200 | 300 |
| 開口容量 | T | 22 | 25 | 38 | 45 | 56 |
| 傾斜容量 | T | 2.5 | 4 | 8 | 10 | 18 |
| 押し出し容量 | T | 2.2 | 2.2 | 6.3 | 6.3 | |
| 機械テーブルサイズ | mm | 1000×800 | 1400×1100 | 1600×1300 | 1800×1500 | 2200×1800 |
| 機械テーブル荷重 | T | 4 | 8 | 16 | 20 | 36 |
| 2つの機械テーブル間の最小距離 | mm | 150 | 200 | 200 | 200 | 200 |
| 2つの機械テーブル間の最大距離 | mm | 1150 | 1500 | 1700 | 1900 | 2300 |
| 下部機械テーブルの移動ストローク | mm | 1260 | 1740 | 1980 | 2180 | 2700 |
| 排出ストローク | mm | 50 | 65 | 250 | 250 | 250 |
| 上テーブル傾斜角度 | ° | 180 | 180 | 180 | ||
| 最大金型重量 | T | 4 | 8 | 16 | 20 | 36 |
| 外寸（長さ×幅×高さ） | mm | 2950×2820×3600 | 4000×3850×4750 | 4600×4000×5100 | 5000×4300×5600 | 6200×5300×6700 |
| 重量 | T | 9.2 | 18 | 25 | 30 | 50 |
金型解体機350T-528T
| モデル | T |
SX350JM-II
|
SX400JM-II
|
SX500JM-II
|
SX528JM-II
|
| オープンパワー | T | 70 | 80 | 120 | 150 |
| 傾斜能力 | T | 25 | 25 | 30 | 35 |
| プッシュ能力 | T | 11.2 | 11.2 | 21.5 | 21.5 |
| テーブルサイズ | mm | 2800×2000 | 3000×2000 | 3100×2100 | 3500×2500 |
| 機械テーブル荷重 | T | 50 | 50 | 60 | 70 |
| 2つの機械テーブル間の最小距離 | mm | 400 | 400 | 400 | |
| 2つの機械テーブル間の最大距離 | mm | 2500 | 2500 | 3000 | 3200 |
| 下部テーブルの移動ストローク | mm | 3295 | 3500 | 3680 | 4120 |
| 排出ストローク | mm | 280 | 300 | 300 | 300 |
| 上部テーブル傾斜角度 | ° | 180 | 180 | 180 | |
| 最大金型重量 | T | 50 | 50 | 60 | 70 |
| 外形寸法（長さ×幅×高さ） | mm | 7200×5670×7400 | 7600×5880×7340 | 7905×5670×8000 | 8500×6400×9300 |
| 重量 | T | 73 | 85 | 110 | 130 |
注：仕様は予告なく変更される場合があります。
高精度な位置決め
このシリーズは、弾性金型プレートを使用することで、高圧条件下で高精度の金型クリアランスを確保しながら、平行金型調整をより便利にします。
上型
下型
バランスのとれたスキャン力
機械の金型には、正方形に配置された4つのオイルシリンダーが装備されており、金型プレートに均一な力をより均等に加え、変形係数を低減することができます。
金型検査
オプション機器
サーボモーターシステム
オプションのモーターで装置を駆動することで、金型検出器の油温とエネルギー消費を削減できます。
磁気プレートモールド
磁気プレートモールドは、あらゆるカビ検出器と組み合わせて使用でき、お客様の迅速かつ安定した金型交換をサポートします。
