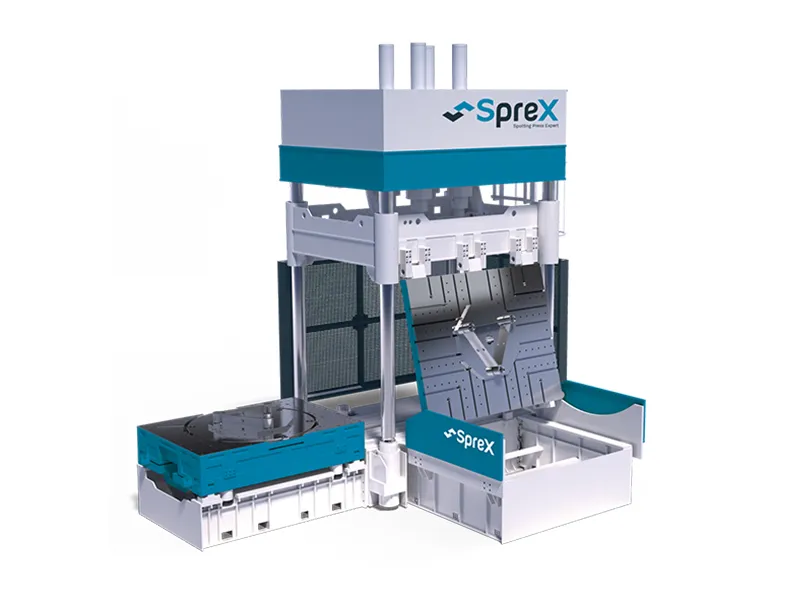

Máy Rà Khuôn Chính Xác Cao cho Khuôn 3 Màu
Liên hệ
Cấu trúc tấng thể của máy rà khuôn chính xác cho khuôn 3 màu tương tự như máy rà khuôn dòng JM, nhưng đặc điểm nổi bật của dòng máy này là trang bị thiết bị có thể xoay, thực hiện chức năng thayd đổi vị trí trong quá trình rà khuôn, từ đó khách hàng có thể trực tiếp làm khuôn 2 màu hoặc khuôn 3 màu.
Được dùng chủ yếu để sản xuất khuôn đèn ô tô. Nó cũng có thể được sử dụng để sản xuất các khuôn phức tạp có chứa nhiều linh kiện.
Theo mức công suất khác nhau, chúng tôi cung cấp các dòng máy 200T, 300T và 350T. Chiều dài của bàn máy hỗn hợp là 3m và chiều rộng là 2m. Dòng máy này được sử dụng rộng rãi cho các khuôn có kích thước khác nhau.
- Công suất ép: 200 tấn
- Công suất mở khuôn: 45 tấn
- Công suất lật: 10 tấn
- Trọng lượng khuôn tối đa: 20 tấn
- Công suất ép: 300 tấn
- Công suất mở khuôn: 56 tấn
- Công suất lật: 18 tấn
- Trọng lượng khuôn tối đa: 36 tấn
- Công suất ép: 350 tấn
- Công suất mở khuôn: 70 tấn
- Công suất lật: 25 tấn
- Trọng lượng khuôn tối đa: 50 tấn
| Dòng máy | SX200JM-TUS | SX300JM-TUS | SX350JM-TUS | |
| Công suất ép | T | 200 | 300 | 350 |
| Công suất mở | T | 45 | 56 | 70 |
| Công suất lật | T | 10 | 18 | 25 |
| Đường kính bàn quay | mm | 1420 | 1720 | 1920 |
| Kích thước bàn máy | mm | 1800×1500 | 2200×1800 | 2800×2000 |
| Khoảng cách tối thiểu giữa hai bàn máy | mm | 200 | 200 | 200 |
| Khoảng cách tối đa giữa hai bàn máy | mm | 1900 | 2300 | 2300 |
| Hành trình di chuyển của bàn máy dưới | mm | 2180 | 2700 | 3365 |
| Hành trình xả | mm | 300 | 300 | 300 |
| Độ lật của bàn máy trên | ° | 180 | 180 | 180 |
| Trọng lượng tối đa của khuôn | T | 20 | 36 | 36 |
| Kích thước khuôn tối thiểu (dài × rộng) | mm | 540×540 | 650×650 | 850×850 |

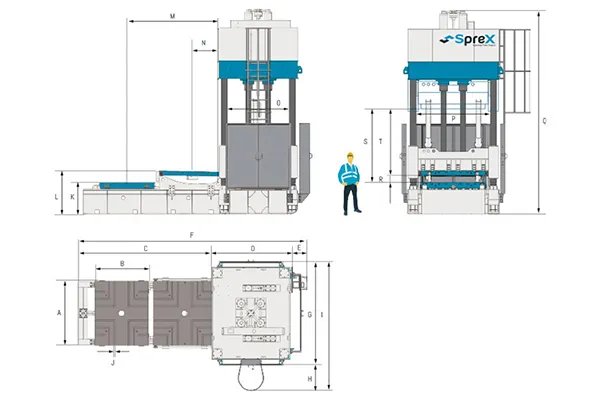

| Kích thước ngoài (dài×rộng×cao) | mm | 4185×1770×3690 | 6000×5200×7140 | 7200×5500×7500 |
| Nguồn điện | kW | 22 | 30 | 37 |
| Trọng lượng | T | 32 | 55 | 82 |
Lưu ý: Các thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
- Được thiết kế với cấu trúc trụ dẫn hướng chắc chắn, cho phép đạt độ chính xác cao hơn trong quá trình đóng khuôn trong môi trường áp suất cao và điều chỉnh độ song song của trục lăn một cách thuận tiện.
- Tất cả các chi tiết chuyển động đều được trang bị các ống bọc bằng đồng than chì dẫn hướng để vận hành không cần dầu và tự bôi trơn, giúp thiết bị sạch sẽ và thân thiện với môi trường.
- Được trang bị chức năng kiểm tra phát hiện lỗi, hệ thống cảnh báo và chức năng bảo vệ khuôn áp suất thấp một cách thực tế và chắc chắn để nâng cao tính an toàn và hiệu suất trong công việc.
- Được trang bị bàn máy dưới với các thiết bị định vị và nâng hạ có độ chính xác cao, nâng cao hiệu quả vận hành.
- Có bốn xi lanh kẹp khuôn, phân bố lực đồng đều trong quá trình đóng khuôn ở áp suất cao và giảm thiểu hệ số biến dạng.
- Sử dụng dải từ SIKO do Đức sản xuất để phát hiện chính xác vị trí của trục lăn chuyển động, đảm bảo cho kết quả chính xác.
- Có thiết bị bảo vệ an toàn cơ học để bảo vệ các loại khuôn có giá trị và cả dàn máy.
- Với chức năng nâng cao như có thể xoay chuyển, cho thay đổi vị trí liền mạch trong quá trình rà ép khuôn, tạo điều kiện thuận lợi cho việc tạo khuôn 2 màu hoặc 3 màu.
Giúp người vận hành thực hiện việc sản xuất khuôn nhiều màu, trạm máy dưới được thiết kế với bàn xoay xoay 360° và cứ mỗi 60° sẽ có một lỗ dụng cụ trên mép bàn xoay. Khuôn có thể được chia thành nhiều phần bằng cách định vị các góc khác nhau của khuôn.
Ví dụ, nếu muốn sản xuất khuôn 3 màu thì chỉ cần khuôn thành 3 phần, chỉ cần đặt bàn xoay 3 lần và giữ góc giữa mỗi phần là 120°.

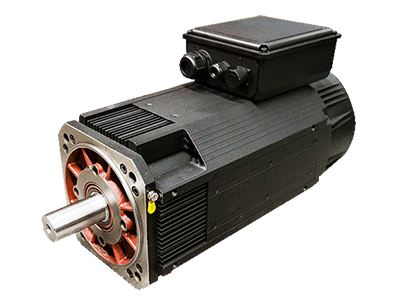

Có thể lắp đặt thêm động cơ servo giúp giảm nhiệt độ dầu và mức tiêu thụ năng lượng của máy rà khuôn.
