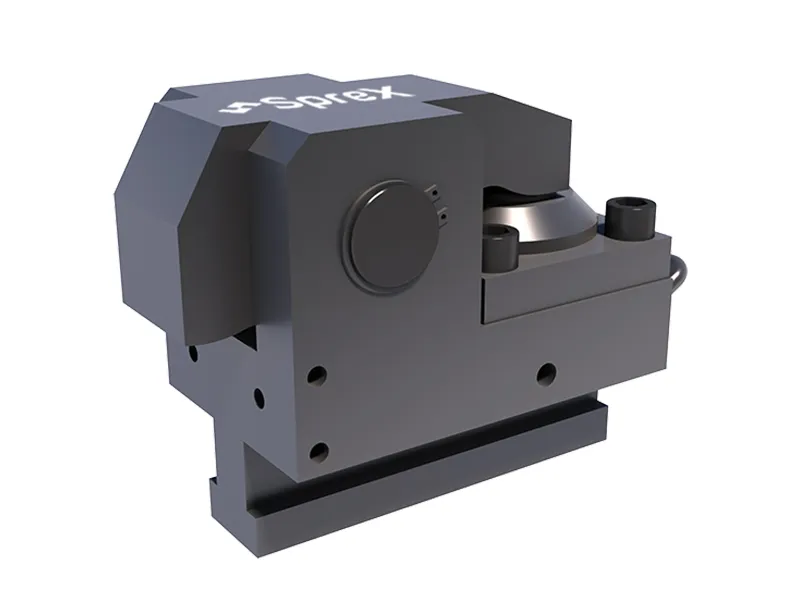

Hệ Thống Kẹp Thủy Lực Dòng FW
Liên hệ
Hệ thống kẹp thủy lực dòng FW được sử dụng cho các hoạt động kẹp khuôn với hướng kẹp từ trái sang phải, hỗ trợ người vận hành thực hiện chuyển đổi nhanh chóng trong quá trình sản xuất khuôn. Điều này rút ngắn đáng kể thời gian cần thiết để thay khuôn và khiến nó trở thành một thiết bị cần thiết để nâng cao hiệu suất cho sản xuất khuôn ép phun và khuôn đúc.
Thông số kỹ thuật
FW2
- Lực kẹp (25MP): 20 kn
- Chu kỳ X: 7 mm
- Chu kỳ kẹp Y: 3 mm
- Chu kỳ an toàn Z: 4 mm
FW4
- Lực kẹp (25MP): 40 kn
- Chu kỳ X: 7 mm
- Chu kỳ kẹp Y: 3 mm
- Chu kỳ an toàn Z: 4 mm
FW6
- Lực kẹp (25MP): 60 kn
- Chu kỳ X: 8 mm
- Chu kỳ kẹp Y: 4 mm
- Chu kỳ an toàn Z: 4 mm
FW10
- Lực kẹp (25MP): 100 kn
- Chu kỳ X: 8 mm
- Chu kỳ kẹp Y: 3 mm
- Chu kỳ an toàn Z: 5 mm
FW16
- Lực kẹp (25MP): 160 kn
- Chu kỳ X: 8 mm
- Chu kỳ kẹp Y: 3 mm
- Chu kỳ an toàn Z: 5 mm
FW25
- Lực kẹp (25MP): 250 kn
- Chu kỳ X: 8 mm
- Chu kỳ kẹp Y: 3 mm
- Chu kỳ an toàn Z: 5 mm
FW50
- Lực kẹp (25MP): 500 kn
- Chu kỳ X: 8 mm
- Chu kỳ kẹp Y: 3 mm
- Chu kỳ an toàn Z: 5 mm
Thông số các dòng máy
| Dòng | Lực kẹp(25MP) | Chu kỳ X | Chu kỳ kẹp Y | Chu kỳ an toàn Z | Khối lượng xi lanh kẹp thủy lực | Trọng lượng |
| KN | mm | mm | mm | cm3 | kg | |
| FW2 | 20 | 7 | 3 | 4 | 6.5 | 2 |
| FW4 | 40 | 7 | 3 | 4 | 13 | 4.8 |
| FW6 | 60 | 8 | 4 | 4 | 21 | 7.2 |
| FW10 | 100 | 8 | 3 | 5 | 33 | 13 |
| FW16 | 160 | 8 | 3 | 5 | 50 | 23 |
| FW25 | 250 | 8 | 3 | 5 | 88 | 36 |
| FW50 | 500 | 8 | 3 | 5 | 173 | 80 |
Lựa chọn sản phẩm
Khách hàng có thể chọn dòng sản phẩm và số lượng kẹp tương ứng tùy theo nhu cầu sử dụng của mình.
| Công suất máy | Thông số kỹ thuật của hệ thống kẹp thủy lực | Độ dày của tấm khuôn(mm) | |||
| Trục lăn cố định | Số lượng | Trục lăn di chuyển | Số lượng | ||
| 60-120 | FW2 | 4 | FW2 | 4 | 25 |
| 160-250 | FW4 | 4 | FW4 | 4 | 30 |
| 280-320 | FW6 | 4 | FW6 | 4 | 30 |
| 350-600 | FW10 | 4 | FW10 | 4 | 40 |
| 650-850 | FW16 | 4 | FW16 | 4 | 50 |
| 900-1300 | FW16 | 6 | FW16 | 6 | 50 |
| 1400-1600 | FW25 | 6 | FW25 | 6 | 50 |
| 1800-2800 | FW25 | 8 | FW25 | 8 | 50 |
Đặc tính

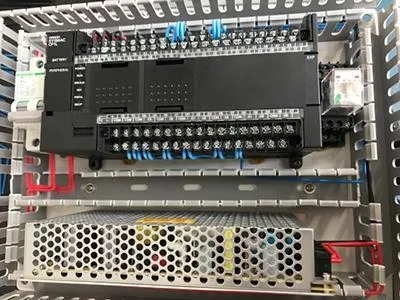

- Bộ điều khiển hệ thống điện được trang bị bộ điều khiển lập trình OMRON, cung cấp giao diện thân thiện với người dùng với nhiều lớp bao vệ mang lại hiệu quả an toàn tuyệt đối.
- Với độ chính xác và an toàn cao, hệ thống kẹp thủy lực của chúng tôi đảm bảo mang đến hiệu suất tối ưu và rất dễ sử dụng.
- Các kẹp được bố trí theo đường chéo trên tấm khuôn, như vậy sẽ tồn tại 4 đường dầu độc lập trên một cặp tấm khuôn. Nếu một đường dầu bị rò rỉ, các đường dầu khác sẽ không bị ảnh hưởng.
- Máy bơm và van đa dạng sử dụng công nghệ khép kín không rò rỉ, do đó đảm bảo hiệu suất không bị rò rỉ tối đa 168 giờ dưới áp suất hệ thống 25MP.

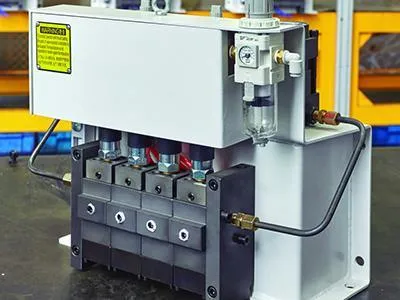

- Bộ nguồn của trạm bơm là máy bơm tăng áp khí nén của công ty KOSMEK Nhật Bản và có thiết kế bơm kép để cải thiện cả độ ổn định và an toàn khi vận hành.
- Áp suất hệ thống sẽ được phát hiện bằng 4 bộ công tắc áp suất từ công ty GEMS của Mỹ. Đơn vị bơm áp suất sẽ cung cấp áp suất bổ sung khi áp suất hệ thống thấp hơn so với thiết lập, đảm bảo áp suất hệ thống được kiểm soát trong phạm vi bình thường.
- Hệ thống kẹp thủy lực dòng FW này được trang bị bộ điều khiển PLC của OMRON và các thiết bị điện của SMC, do đó đảm bảo tuổi thọ dài hơn và chất lượng tối ưu hơn.
- Hệ thống kẹp thủy lực và máy ép phun có chức năng khóa liên động an toàn, đảm bảo mức độ an toàn cao trong quá trình sử dụng.

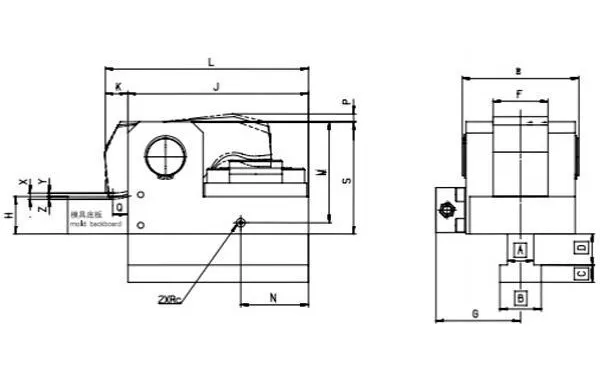

Kích thước
| Thông số kỹ thuật | G | E | F | S | P | Q | Rc | M | N | L | K | J | H(Tiêu chuẩn) |
| FW2 | 60 | 58 | 28 | 58 | 6.7 | 12.5 | 1/4 | 48 | 24 | 100 | 18 | 82 | 25 |
| FW4 | 66 | 73 | 40 | 80 | 8.6 | 16 | 1/4 | 70 | 35 | 138 | 23 | 115 | 30 |
| FW6 | 80 | 94 | 50 | 87 | 8.3 | 20 | 1/4 | 76 | 45 | 160 | 30 | 130 | 30 |
| FW10 | 90 | 106 | 55 | 107 | 11.1 | 20 | 1/4 | 95 | 55 | 194 | 30 | 164 | 40 |
| FW16 | 100 | 126 | 60 | 135 | 8.6 | 20 | 1/4 | 120 | 75 | 230 | 30 | 200 | 50 |
| FW25 | 113 | 155 | 73 | 150 | 10.5 | 20 | 1/4 | 135 | 90 | 270 | 30 | 240 | 50 |
| FW50 | 155 | 230 | 110 | 178 | 10.5 | 20 | 1/4 | 160 | 90 | 320 | 30 | 290 | 60 |
Lưu ý: H là độ dày của tấm đế khuôn được ghép với kẹp thủy lực tiêu chuẩn và có thể tùy chỉnh theo yêu cầu.
