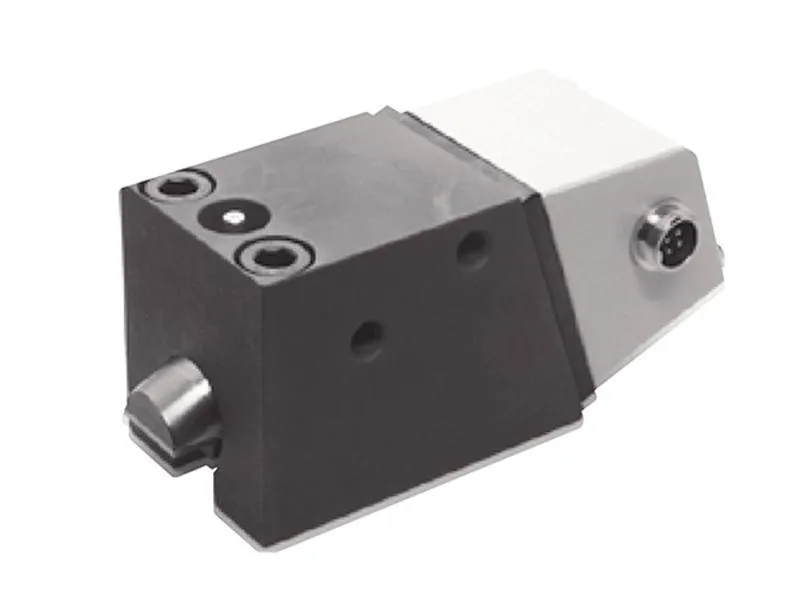

sp9

Kẹp Khuôn Nhanh KOSMEK GWA

    Liên hệ

    Kẹp khuôn nhanh GWA được trang bị thiết bị tự khóa. Điều này có nghĩa là áp suất dầu sẽ trở về 0 sau khi kẹp mà không
    làm giảm hiệu suất của kẹp. Chính đặc tính thông minh này giúp cho chúng trở thành kẹp khuôn mang lại hiệu suất cao.

    Kẹp khuôn GWA được sử dụng cho các tấm khuôn không có khe chữ T, nhưng cần có kích thước khuôn phù hợp , nghĩa là kích
    thước tấm khuôn không thể tự do thay đổi.

      Thông số kỹ thuật

      Các dòng kẹp khuôn

      Dòng Công suất kẹp khuôn Lực kẹp (Tiêu chuẩn 13.7MPa)(kN) Lực giữ (Áp suất dầu OMPa) (kN) Kẹp dự phòng Thể tích xi lanh dầu Nhiệt độ vận hành Tần suất hoạt động
      (kN) (mm) Kẹp Nhả kẹp
      GWA0100
      		9.8 9.8 3.9 1.0 6 3 0~70℃ Dưới 20 lần/ngày (hoặc hãy liên hệ với chúng tôi nếu bạn có nhu cầu khác)
      GWA0160
      		15.7 15.7 6.3 11 4
      GWA0250
      		24.5 24.5 9.8 19 8
      GWA0400
      		39.2 39.2 15.7 35 13
      GWA0630
      		61.7 61.7 24.7 64 24
      GWA1000
      		98 98 39.2 1.5 121 48
      GWA1600
      		157 157 62.8 227 102
      GWA2500
      		245 245 98.0 411 177
      GWA4000
      		392 392 156.8 757 349
      GWA5000
      		490 490 156.8 757 349

      Lưu ý: Sai số độ chính xác độ dày phần kẹp khuôn nhỏ hơn ± 0,5mm.

      Chi tiết máy
      Kẹp Khuôn Nhanh KOSMEK GWA

      • Kẹp
      • Nhả kẹp

      Kẹp Khuôn Nhanh KOSMEK GWA

      • Nguồn cấp dầu
      • Công tắc kẹp
      • Công tắc nhả
      • Vít
      • Đầu nối dây
      • Khớp khóa vít
      • Khớp nhả vít
      • Nguồn cấp dầu
      • Độ dày của phần kẹp khuôn
      • Kẹp dự trữ

      Kích thước
      Dòng A B C D E F G H J K L M N P Q R S T U V Rc (Tiêu chuẩn)h±0.5
      GWA0100 41 48 20 8 81 129 21.5 19.5 48.5 8 33 8 – 12 M8 1.5 16 10 – 8 1/8 20
      GWA0160 48 58 25 9 93 140 28 23 56.5 9.5 39 9.5 – 17 M10 12 10
      GWA0250 56 72 31.5 10 107 150 30.5 24 64 17 50 11 – 21 M12 2 11 12 30
      GWA0400 69 90 40 12 123 173 38 30 70.5 14 62 14 – 27 M16 14 16 1/4
      GWA0630 82 110 50 14 140 194 41 33 83 22 76 17 – 33 M20 3 15 20 35
      GWA1000 98 135 63 17 152 208 44 50 102 50 95 20 – 36 M24 20 24 40
      GWA1600 128 138 75 20 205 256 80 63 143.5 63 104 17 40 33 M20 5 40 35 21
      GWA2500 155 170 95 24 245 302 94 80 174 80 130 20 50 40 M24 45 25 50
      GWA4000 195 215 118 28 305 355 119 90 208 90 162 27 60 50 M30 65 40 35 3/8
      GWA5000 195 215 118 28 305 355 119 90 208 90 162 27 60 50 M33 65 35
